nooLite F: MTRF-64, SLF-1-300. Часть 1.

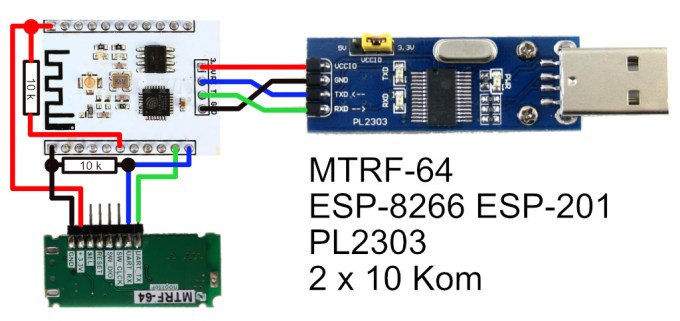

Пора, пора собрать устройство! Схема выглядит так:

scheme5

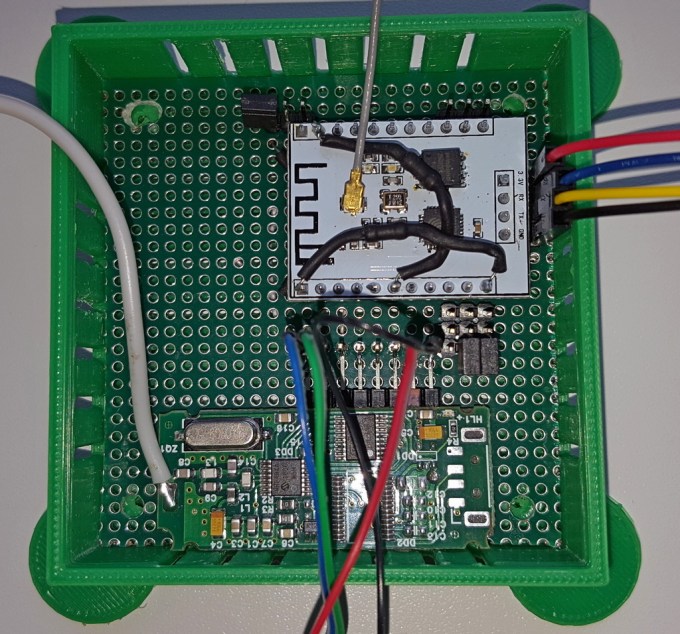

А на деле:

noo0001

На фотографии в зеленой, напечатанной на принтере, коробочке, на мой взгляд, самый удобный вариант устройства для разработки. Он позволяет соединять модули двумя способами (и через основной и через альтернативный UART), а также питать их от разных источников и работать вообще независимо.

Добавили стабилизатор на 3,3 в и закрыли крышкой:

noo00100

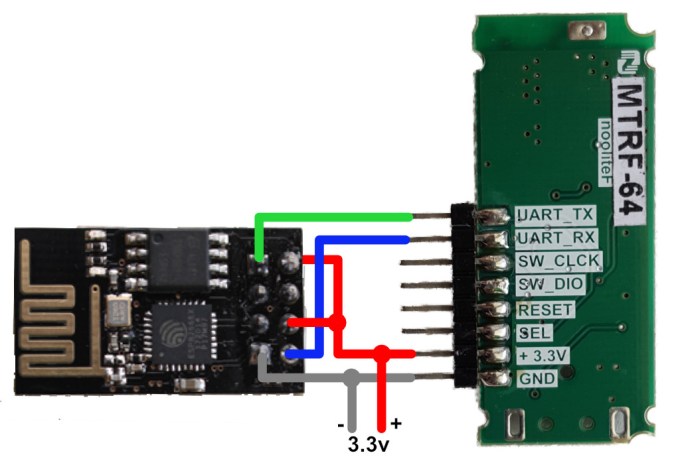

Кстати, возможна и такая комбинация:

noo0321

Однако, на мой взгляд, настраивать железку под собственные нужды будет чрезвычайно неудобно. В общем, не советую, но… так немного экономнее и много проблеммнее.

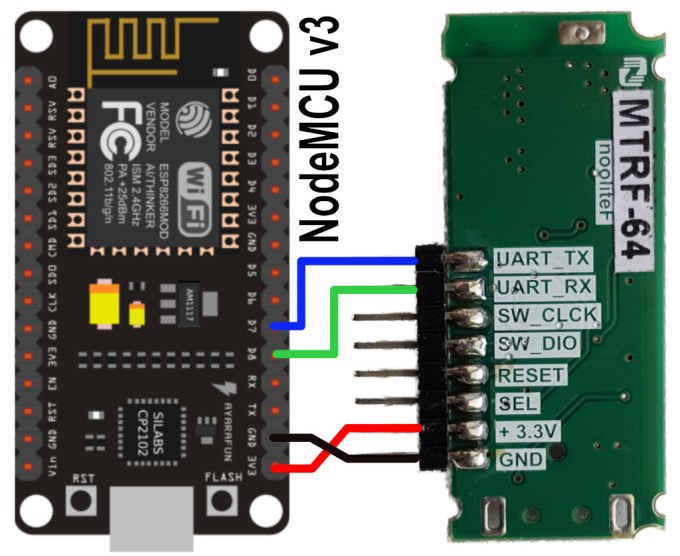

Еще подход: берем что-то с 4 Мб — ESP-12e, например, или чистый NodeMCU. Так проще всего.

nodeNCU

В любом случае, нужен модуль ESP-8266, с 4 мб памяти и подтяжкой к земле GPIO-15 не козой, а резистором на 10 ком.

Принципиальная разница есть лишь между ESP-1 и всеми остальными модулями. При работе с ESP-1 мы вынуждены связывать модули по единственно возможному UART, все остальные будут завязаны через альтернативный.

Если все что я здесь натворю вас устроит полностью и вы не будете допиливать устройство под себя, ESP-1 вполне сгодится, иначе с ним связываться не стоит — время вашей работы увеличится многократно.

Есть, правда, один нюанс. В момент старта ESP-8266 выдает в порт много отладочной информации, а MTRF-64, в это же время, на 12 секунд входит в режим прошивки. Как они будут взаимодействовать — не ведомо. Есть нехороший опыт. В общем, действуете на свой страх и риск.

И пока вы достаете моток проводов и пару сопротивлений на 10 ком, пока собираете все это в одну кучку, я расскажу о двух замечательных железках…

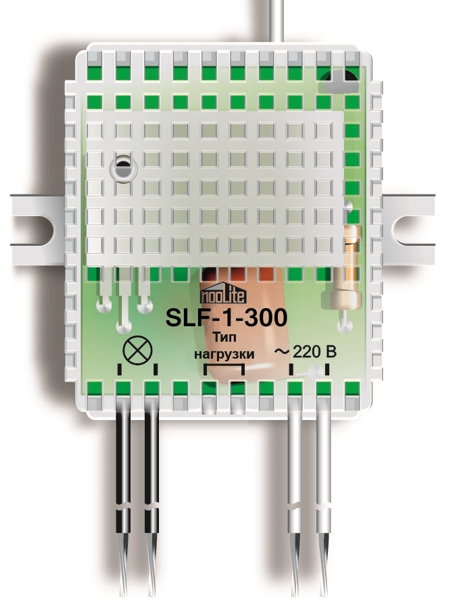

slf

Начну, пожалуй, с SLF-1-300. Этот силовой блок отличается от всего прежнего тем, что:

  • протокол по которому он общается — шифруется;
  • небольшое допиливаение позволяет подключать к нему контактные выключатели;
  • принимает команды типа «включиться на 5 умножить (до) 65535 секунд;
  • к нему можно обращаться прямо по индивидуальному адресу (я покажу как!). Из этого следует, что к модулю приемо-передатчика (даже на один канал) можно потенциально подключить хучу блоков серии F и управлять каждым индивидуально. Я не берусь это утверждать доподлинно, поскольку этой хучи силовых блоков у меня нет, но сильно похоже что дело обстоит именно так.
  • у блока можно спросить его текущее состояние;
  • привязав единожды к пульту, очередные привязки и отвязки можно совершать ДИСТАНЦИОННО.

В нем есть все что можно пожелать, кроме плавного управления освещением. Ну а не бывает же без … да разве это недостаток?

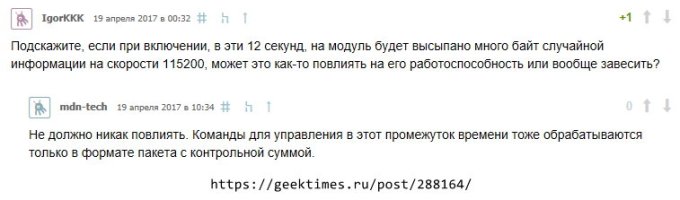

Теперь MTRF-64. Наконец, это то что нужно! В прошлой заметке я говорил о двух багах — документации и выходе в режим обновления прошивки на 12 секунд после включения.  По заверению разработчика, это не проблема:

https://geektimes.ru/post/288164/

Ок, значит остался ТОЛЬКООДИНБАГ — ужасная документация, сопровождающая этот модуль. Чисто теоретически, этот баг устраним, но это теоретически. Как будет — посмотрим. По-крайней мере, написание алгоритмов работы с модулем показалось мне, в определенной степени, квестом.

Сразу скажу, что предлагаемое вам устройство позволяет с  MTRF-64 отправлять на силовые блоки не только заранее определенные команды, но и, так сказать, raw — прямо те 17, не семнадцать, а пятнадцать байт команды: шестнадцатый байт контрольной суммы устройство вычислит самостоятельно, установит его и замкнет все последним, стоповым байтом. Ну а затем — отправит команду на силовой блок.

Развлечение может оказаться интересным.

MTRF-64 — трехвольтовый! Дорогие ардуинопоклонники, которые  без страха подают 5 вольт сигнала на ESP-8266, здесь точно не прокатит. Модуль в основе своей имеет микроконтроллер STM-32, который абсолютно точно не выдержит пятивольтовых издевательств.

MTRF-64 работает со всем, что было создано, забыто или забито Ноотехникой — со старыми и новыми протоколами. Это здорово!

В нашем устройстве, модуль будет:

  • включать/выключать нагрузку старого типа;
  • плавно управлять освещением;
  • включать/выключать нагрузку нового типа F;
  • опрашивать состояние нагрузки типа F;
  • снифить команды, передаваемые пультами старых типов;
  • получать информацию от датчиков.

Модуль не будет управлять цветной лентой — у меня нет таких устройств.

Модуль будет работать через ESP-8266 по протоколу MQTT, а не подключаться, например, к Raspberry Pi.

Полагаю, все кто занимается умным домом давно освоили какую-нибудь систему, коих множество (Мажордомо, OpenHab, etc.), и, любая из демократичных, может работать с этим протоколом. Проверено.

Вот, вкратце, что следует знать для начала.

Спаяли? Тогда вспоминаем, как заливать прошивки в NodeMCU. (Прочитайте все три заметки на том сайте.)

Освежили память — заказываем прошивку в такой комбинации:

asknodemcu

А заливать будем ту из двух, что имеет в названии «float».

Часть 2.
